Как рассчитать мощность светодиодной ленты
Как рассчитать мощность светодиодной ленты перед покупкой блока питания и монтажом подсветки? Для этого достаточно знать потребляемую мощность одного метра, общую длину ленты и её рабочее напряжение. Правильный расчёт поможет подобрать совместимое оборудование, избежать перегрузки источника питания и оценить расход электроэнергии.
Разберём основные формулы на конкретных примерах: от небольшой мебельной подсветки до протяжённой световой линии.
Что означает мощность светодиодной ленты в Вт/м
Мощность светодиодной ленты обычно указывается в ваттах на метр (Вт/м). Эта характеристика показывает, сколько электрической мощности потребляет один метр изделия при предусмотренном производителем режиме работы.
Например, лента мощностью 4,8 Вт/м потребляет меньше электроэнергии на один метр, чем модель 14,4 Вт/м. Однако мощность не следует считать единственным показателем яркости: световой поток зависит также от эффективности светодиодов, конструкции ленты и других характеристик.
Номинальную мощность лучше брать из технических характеристик конкретного товара, а не рассчитывать по количеству светодиодов. У разных моделей с одинаковым числом светодиодов на метр энергопотребление может отличаться.

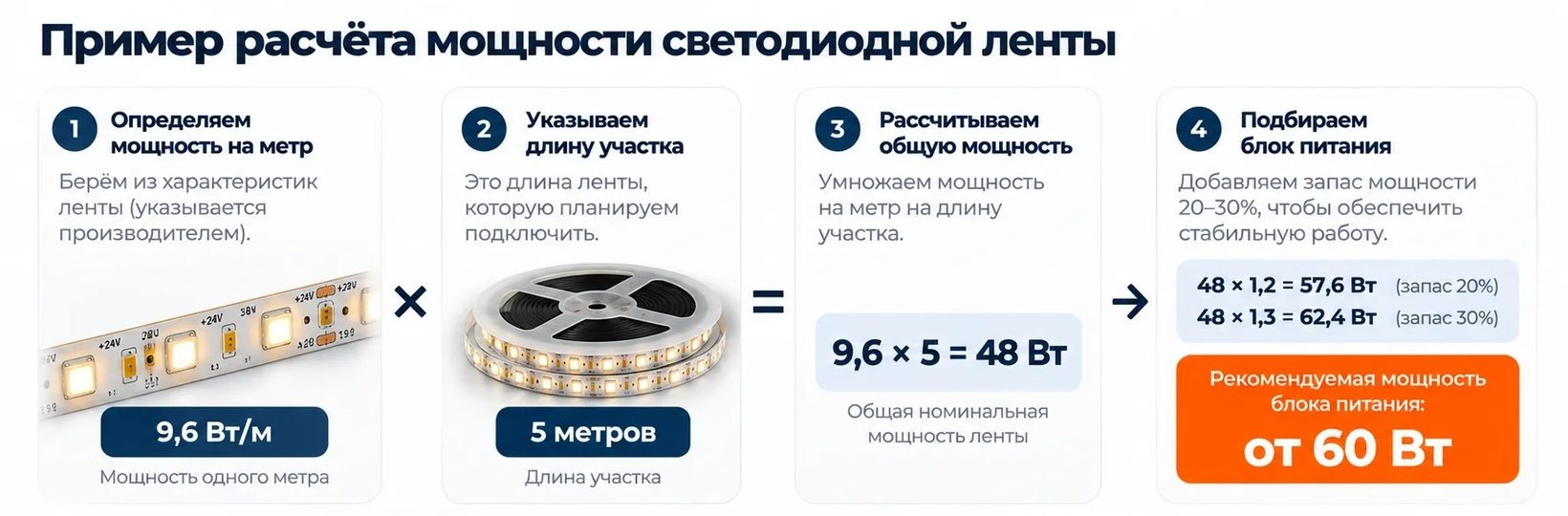

Формула расчёта мощности светодиодной ленты
Для определения общей мощности нужно умножить мощность одного метра на длину подключаемого участка.
Общая мощность (Вт) = мощность ленты (Вт/м) × длина (м)
Если подсветка состоит из нескольких участков, сначала рассчитывают мощность каждого, затем складывают результаты. При этом важно учитывать все участки, подключённые к одному источнику питания.
Примеры расчёта для разной длины ленты
| Мощность ленты | Длина участка | Общая мощность |
|---|---|---|
| 4,8 Вт/м | 3 м | 14,4 Вт |
| 9,6 Вт/м | 5 м | 48 Вт |
| 14,4 Вт/м | 5 м | 72 Вт |
| 14,4 Вт/м | 10 м | 144 Вт |
| 19,2 Вт/м | 5 м | 96 Вт |
| 24 Вт/м | 10 м | 240 Вт |
Эти значения показывают суммарную номинальную мощность ленты. Для подбора блока питания необходимо дополнительно предусмотреть запас.
Как подобрать мощность блока питания для светодиодной ленты
Источник питания должен соответствовать напряжению светодиодной ленты и выдерживать её суммарную нагрузку. Для многих распространённых блоков питания разумно предусматривать запас по мощности около 20–30%, если производитель не устанавливает другие требования.
Мощность блока питания = общая мощность ленты × коэффициент запаса
При запасе 20% коэффициент составляет 1,2, а при запасе 30% — 1,3.
Рассмотрим пример для пяти метров ленты мощностью 14,4 Вт/м:
— Мощность ленты: 14,4 × 5 = 72 Вт.
— С запасом 20%: 72 × 1,2 = 86,4 Вт.
— С запасом 30%: 72 × 1,3 = 93,6 Вт.
В данном случае можно рассмотреть блок питания на 100 Вт с подходящим выходным напряжением, если его допустимая длительная нагрузка и условия охлаждения соответствуют проекту.
Запас мощности не означает, что блок питания будет постоянно потреблять всю указанную на корпусе мощность. Фактическое потребление определяется подключённой нагрузкой и потерями самого источника питания.
При выборе оборудования учитывайте также условия установки, вентиляцию, степень защиты IP и рекомендации производителя.
Как рассчитать ток светодиодной ленты
Для выбора проводов, контроллеров и некоторых других комплектующих полезно знать потребляемый ток.
Ток (А) = мощность (Вт) / напряжение (В)
Предположим, что общая мощность подсветки составляет 72 Вт:
Для ленты на 12 В -> 72 / 12 = 6 А
Для ленты на 24 В -> 72 / 24 = 3 А
При одинаковой мощности лента на 24 В потребляет вдвое меньший ток. Это позволяет уменьшить потери в подводящих проводах при одинаковом сечении и длине кабеля.
Но меньший ток не отменяет необходимости рассчитывать допустимую длину питания ленты. На неё влияют мощность, конструкция токопроводящих дорожек и рекомендации производителя.
Подробнее различия между напряжениями разобраны в отдельной статье «Как выбрать светодиодную ленту: 12 или 24 В».
Как рассчитать энергопотребление светодиодной ленты
Мощность в ваттах и потреблённая электроэнергия — разные величины. Для оценки расходов на электричество необходимо учитывать не только мощность, но и время работы подсветки.
Энергопотребление (кВт·ч) = мощность (Вт) × время работы (ч) / 1000
Например, светодиодная лента имеет номинальную мощность 48 Вт и работает по 5 часов ежедневно.
За один день:
48 × 5 / 1000 = 0,24 кВт·ч
За 30 дней:
0,24 × 30 = 7,2 кВт·ч
Чтобы приблизительно рассчитать стоимость эксплуатации, умножьте полученное значение на действующий тариф за 1 кВт·ч.
В примере учтена номинальная мощность самой ленты. Реальное потребление из электросети будет также зависеть от КПД блока питания, режима диммирования и фактической нагрузки.
Особенности расчёта RGB, RGBW и диммируемых лент
Для многоцветных светодиодных лент важно учитывать режим работы, в котором производитель указывает номинальную мощность.
У RGB-ленты потребление зависит от включённых цветовых каналов и их яркости. У RGBW-моделей дополнительно присутствует белый канал, поэтому расчёт нужно выполнять по характеристикам конкретного изделия и допустимым режимам работы.
Для выбора блока питания ориентируйтесь на максимальную предусмотренную производителем потребляемую мощность, а не только на обычный сценарий использования.
Если применяется контроллер или диммер, проверьте его рабочее напряжение, допустимый ток и мощность нагрузки. При необходимости учитывайте ограничения по каждому каналу управления.
Снижение яркости обычно уменьшает среднее энергопотребление, но блок питания всё равно должен быть рассчитан на максимальную возможную нагрузку системы.
Частые ошибки при расчёте мощности
Даже простая формула может привести к неправильному выбору оборудования, если не учитывать особенности проекта.
Наиболее распространённые ошибки:
- Путаница между Вт и Вт/м. Мощность одного метра ошибочно принимают за мощность всего участка.
- Отсутствие запаса. Источник питания выбирают точно по суммарной номинальной мощности, не учитывая условия эксплуатации.
- Неправильное напряжение. К ленте 12 В подбирают блок питания 24 В или наоборот.
- Игнорирование контроллера. Не проверяют допустимый ток и мощность устройства управления.
- Слишком длинная линия питания. Рассчитывают общую мощность, но не учитывают падение напряжения вдоль ленты.
- Расчёт RGB-ленты по неполной нагрузке. Ориентируются на один цвет вместо максимально возможного режима.
Чтобы избежать этих ошибок, проверяйте характеристики всей системы до монтажа, особенно если подсветка состоит из нескольких участков.
Частые вопросы
Как рассчитать мощность пяти метров светодиодной ленты?
Умножьте мощность одного метра на пять. Например, для ленты 12 Вт/м результат составит 60 Вт. Для выбора блока питания дополнительно учитывайте необходимый запас мощности.
Какой блок питания нужен для ленты 14,4 Вт/м длиной 5 метров?
Номинальная мощность ленты составляет 72 Вт. С запасом 20–30% расчётная мощность источника питания составит 86,4–93,6 Вт. Можно рассмотреть модель на 100 Вт подходящего напряжения при соблюдении требований производителя.
Влияет ли напряжение 12 или 24 В на общую мощность?
Не обязательно. Ленты с разным напряжением могут иметь одинаковую номинальную мощность. При этом при одинаковой мощности модель на 24 В потребляет вдвое меньший ток.
Сколько электроэнергии потребляет светодиодная лента за месяц?
Это зависит от мощности и времени работы. Например, лента мощностью 48 Вт при работе по 5 часов в день за 30 дней потребит около 7,2 кВт·ч без учёта потерь блока питания.
Можно ли подключить несколько лент к одному блоку питания?
Да, если их рабочее напряжение совпадает, суммарная нагрузка не превышает допустимую мощность источника питания, а схема подключения соответствует требованиям оборудования. Для протяжённых линий могут потребоваться отдельные точки подачи питания.
Итоги: как правильно рассчитать мощность подсветки
Для расчёта мощности светодиодной ленты достаточно знать её потребление в Вт/м и общую длину. Умножьте эти значения, определите суммарную нагрузку и подберите блок питания с подходящим напряжением и необходимым запасом мощности.
Для сложных систем дополнительно учитывайте ток, сечение проводов, длину линий питания, характеристики контроллеров и условия охлаждения оборудования.
