Как выбрать блок питания для светодиодной ленты: 12 В, 24 В или 48 В

Блок питания для светодиодной ленты 12 В, 24 В или 48 В выбирают прежде всего по рабочему напряжению самой ленты. Если эти параметры не совпадают, оборудование может работать неправильно или выйти из строя. При этом напряжение — не единственная характеристика: необходимо также учитывать мощность, допустимый ток и условия установки.

Разберём, чем отличаются источники питания на 12, 24 и 48 В, где применяются разные варианты и как подобрать совместимое оборудование для интерьерной, декоративной и профессиональной подсветки.

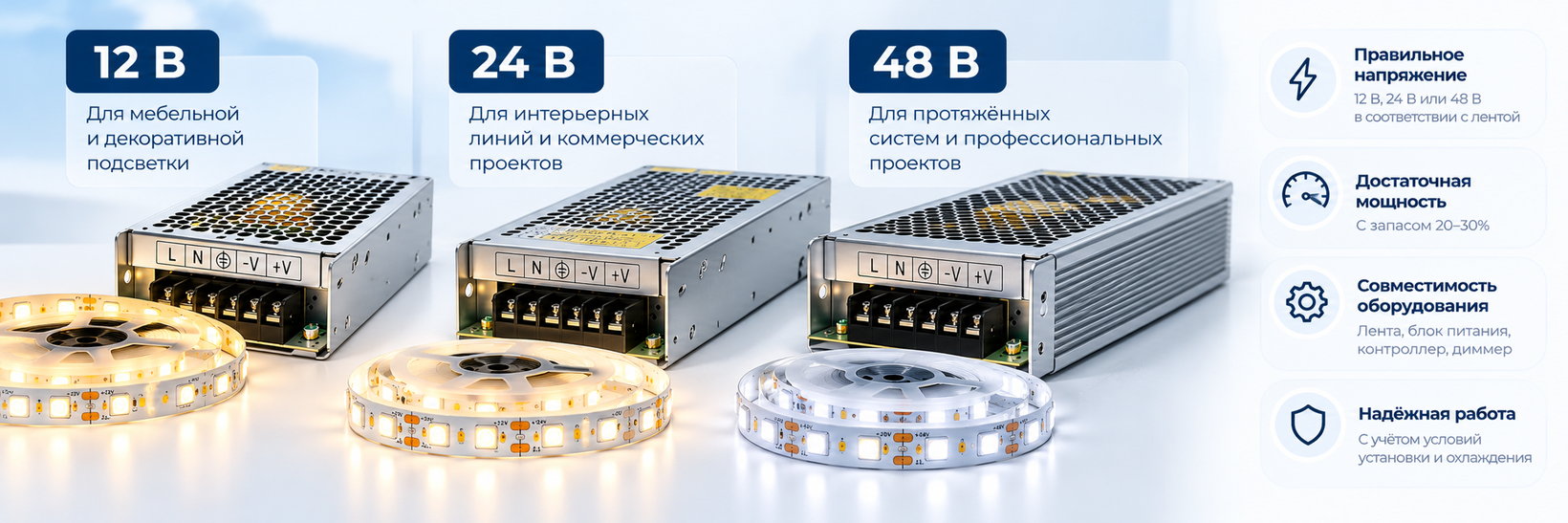

Чем отличаются блоки питания 12 В, 24 В и 48 В

Основное отличие — выходное напряжение, которое блок питания подаёт на подключённое оборудование. Для обычных светодиодных лент постоянного напряжения используются источники питания с соответствующим стабилизированным выходом DC.

Блок питания на 12 В предназначен для лент с номинальным напряжением 12 В, модель на 24 В — для лент 24 В, а источник на 48 В — для оборудования, рассчитанного на 48 В.

Повышение напряжения само по себе не делает освещение ярче или экономичнее. При одинаковой электрической мощности более высокое напряжение позволяет уменьшить ток, что может снизить потери в проводах и упростить питание протяжённых систем.

Сравнение блоков питания 12 В, 24 В и 48 В

Характеристика	12 В DC	24 В DC	48 В DC
Совместимые ленты	12 В	24 В	24 В

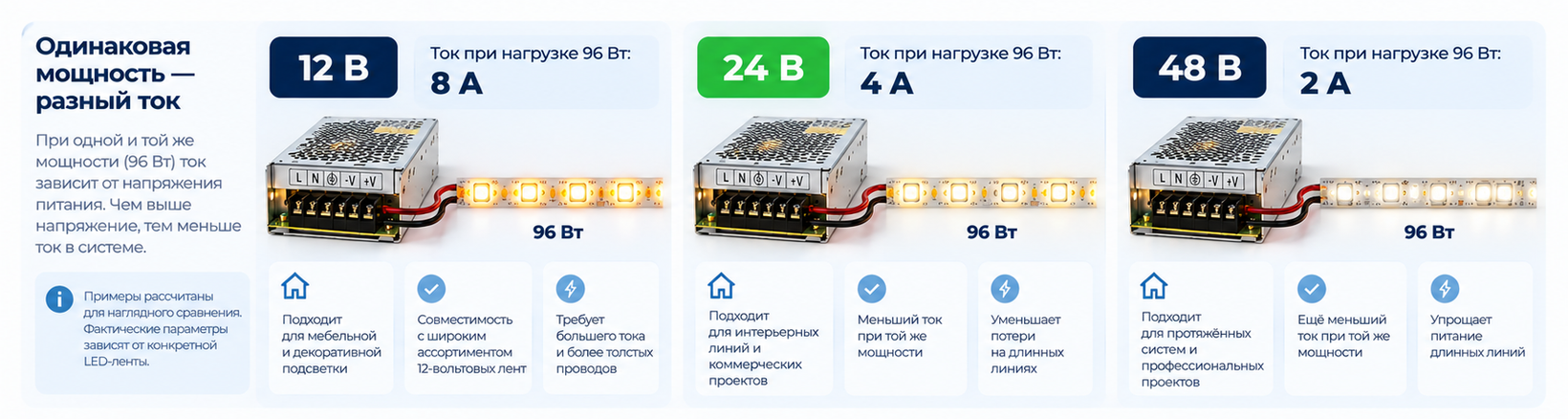

Ток при нагрузке 96 Вт	8 А	4 А	2 А
Типичные задачи	Мебельная и локальная подсветка	Интерьерные линии и коммерческие проекты	Специализированные протяжённые системы
Преимущество	Совместимость с широким ассортиментом 12-вольтовых лент	Меньший ток при той же мощности по сравнению с 12 В	Ещё меньший ток при той же мощности
Что проверить	Мощность, ток, длину проводов	Мощность, схему подключения, контроллер	Совместимость всех компонентов и требования производителя

Приведённые значения тока рассчитаны для одинаковой нагрузки 96 Вт. Они не означают, что все ленты на 12, 24 или 48 В имеют одинаковую яркость или мощность.

Когда выбирать блок питания на 12 В

Блоки питания 12 В применяют со светодиодными лентами, рассчитанными на постоянное напряжение 12 В. Такие системы встречаются в мебельной подсветке, декоративном освещении, витринах и небольших интерьерных проектах.

При сравнительно небольшой длине участка схема подключения обычно получается простой. Однако при высокой мощности ленты ток может быть значительным, поэтому важно правильно подобрать сечение проводов и проверить допустимую длину питания.

Например, лента мощностью 60 Вт при напряжении 12 В потребляет номинальный ток около 5 А. Для выбора источника питания необходимо предусмотреть допустимую нагрузку и рекомендуемый производителем запас.

Когда выбирать 12 В: если используемая светодиодная лента имеет номинальное напряжение 12 В и все остальные компоненты системы рассчитаны на соответствующие параметры.

Когда выбирать блок питания на 24 В

Блоки питания 24 В широко применяют в системах интерьерной и архитектурно-декоративной подсветки, где используются светодиодные ленты с номинальным напряжением 24 В.

При одинаковой мощности ток в системе 24 В вдвое меньше, чем в системе 12 В. Это уменьшает потери напряжения в одинаковых подводящих проводах и может быть полезно для протяжённых световых линий.

Например, нагрузка 96 Вт потребляет 8 А при 12 В и 4 А при 24 В. Однако допустимая длина подключения определяется не только напряжением, но и конструкцией самой ленты, её мощностью и рекомендациями изготовителя.

Когда выбирать 24 В: если проект предусматривает ленту 24 В, особенно при организации протяжённой интерьерной подсветки и использовании совместимых контроллеров.

Если вы ещё выбираете рабочее напряжение подсветки, рекомендуем прочитать материал «Светодиодная лента 12 В или 24 В: что выбрать», где подробно рассмотрены различия в токе, длине подключения и областях применения.

Когда нужен блок питания на 48 В

Источники питания 48 В используются со светодиодными лентами и другими LED-системами, специально рассчитанными на такое напряжение.

При одинаковой мощности ток в системе 48 В вдвое меньше, чем при 24 В, и в четыре раза меньше, чем при 12 В. Это может быть преимуществом в профессиональных проектах, где необходимо передавать значительную мощность по протяжённым линиям.

Но оборудование 48 В нельзя считать универсальной заменой привычным решениям на 12 или 24 В. Ассортимент совместимых лент, контроллеров, диммеров и соединительных элементов необходимо проверять заранее.

Когда выбирать 48 В: если проект изначально рассчитан на 48-вольтовую LED-систему и производитель подтверждает совместимость всех компонентов.

Можно ли подключить ленту 12 В к блоку питания 24 В или 48 В

Нет. Светодиодную ленту постоянного напряжения 12 В нельзя напрямую подключать к источнику питания 24 или 48 В, если производитель не предусматривает такой режим.

Превышение допустимого напряжения может вызвать перегрев, повреждение светодиодов и других компонентов, а также выход изделия из строя.

Обратная ситуация также неправильна: лента 24 В, подключённая к блоку питания 12 В, может светиться слабо, не работать или функционировать нестабильно.

Для стандартной системы постоянного напряжения действует простое правило:

Напряжение блока питания должно соответствовать номинальному напряжению светодиодной ленты.

Если необходимо использовать источник питания с другим выходным напряжением, потребуется специально предусмотренное преобразование напряжения и проверка совместимости оборудования. Простая замена блока без пересмотра схемы подключения недопустима.

Как рассчитать мощность блока питания

После выбора напряжения необходимо определить суммарную мощность подключаемой светодиодной ленты. Для этого умножьте мощность одного метра на общую длину:

Мощность ленты (Вт) = мощность на метр (Вт/м) × длина (м)

Предположим, используется пять метров ленты 24 В с потреблением 14,4 Вт/м.
14,4 × 5 = 72 Вт

Для многих типовых источников питания разумно предусмотреть запас около 20–30%, если изготовитель не устанавливает иные требования.

При запасе 20%:
72 × 1,2 = 86,4 Вт

При запасе 30%:
72 × 1,3 = 93,6 Вт

В этом примере можно рассмотреть блок питания 24 В мощностью 100 Вт при условии, что его допустимая длительная нагрузка соответствует условиям эксплуатации.

Запас мощности не компенсирует неправильное напряжение. Блок на 24 В мощностью 100 Вт не подходит для обычной ленты 12 В только потому, что у него достаточно ватт.

Подробные формулы, примеры расчётов и оценку энергопотребления вы найдёте в статье «Как рассчитать мощность светодиодной ленты».

Как проверить совместимость блока питания и LED-ленты

Перед покупкой полезно проверить параметры всех элементов будущей системы.

Выходное напряжение. Оно должно соответствовать номинальному напряжению ленты: 12, 24 или 48 В DC.
Мощность. Допустимая длительная нагрузка блока должна покрывать суммарную мощность лент с необходимым запасом.
Выходной ток. Он должен быть достаточным для подключённой нагрузки.
Тип источника. Для стандартной ленты постоянного напряжения нужен совместимый источник стабилизированного напряжения, а не драйвер постоянного тока с неподходящими характеристиками.
Контроллер и диммер. Их рабочее напряжение, допустимая мощность и ток должны соответствовать системе.
Условия установки. Необходимо учитывать вентиляцию, температуру, влажность и степень защиты IP.
Схема подключения. Для длинных линий проверяют падение напряжения и необходимость дополнительных точек подачи питания.

При подборе комплекта сначала проверьте характеристики выбранной модели в каталоге светодиодных лент PROMSTAR, а затем подбирайте совместимый источник питания и устройства управления.

Особенно важно проверять совместимость оборудования 48 В: не каждый контроллер, предназначенный для лент 12–24 В, допускает работу при таком напряжении.

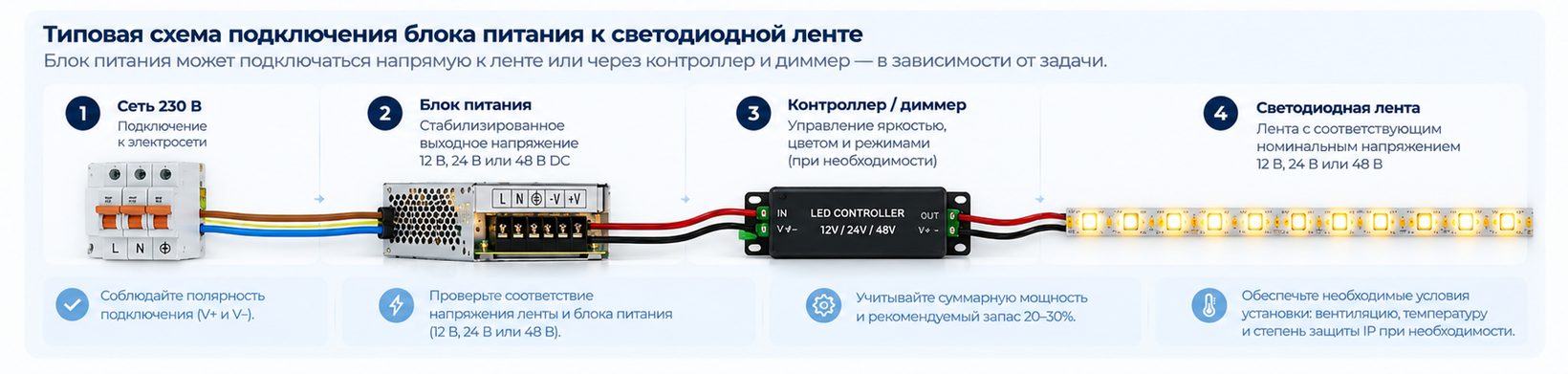

Особенности подключения блоков питания

Блок питания следует устанавливать в соответствии с инструкцией производителя, обеспечивая необходимые условия охлаждения и доступ для обслуживания, если это предусмотрено конструкцией.

На выходе источника постоянного напряжения важно соблюдать полярность подключения. Обычно клеммы обозначают как V+ и V−, однако фактическую маркировку необходимо проверять на конкретном устройстве.

Если подсветка состоит из нескольких участков, суммарная нагрузка не должна превышать допустимую мощность блока питания. Для протяжённых линий может потребоваться параллельное подключение участков и дополнительные точки подачи питания.

Подключение к сети 230 В, защитное заземление и размещение оборудования во влажных зонах должны соответствовать инструкции изготовителя и действующим требованиям электробезопасности. Работы с сетевой частью следует поручать квалифицированному специалисту.

Типичные ошибки при выборе блока питания

Неправильно подобранный источник питания может привести к нестабильной работе освещения, перегреву или повреждению оборудования.

Наиболее распространённые ошибки:

Выбор только по мощности. Покупатель сравнивает количество ватт, но не проверяет выходное напряжение.
Подключение 12-вольтовой ленты к 24 В. Превышение напряжения может повредить оборудование.
Недостаточная мощность. Суммарная нагрузка превышает допустимые характеристики источника.
Несовместимый контроллер. Устройство управления не рассчитано на выбранное напряжение или ток.
Игнорирование падения напряжения. Длинная линия подключается без проверки схемы питания.
Неправильные условия установки. Блок питания размещают без необходимой вентиляции или защиты от влаги.

Перед монтажом рекомендуется сверить технические характеристики ленты, блока питания и устройств управления.

Частые вопросы

Можно ли использовать блок питания 24 В вместо 12 В?

Для обычной светодиодной ленты 12 В — нет. Выходное напряжение должно соответствовать требованиям изделия. Прямое подключение к 24 В может привести к повреждению ленты.

Что лучше для светодиодной ленты: 12 или 24 В?

Что лучше для светодиодной ленты: 12 или 24 В?

Выбор зависит от номинального напряжения ленты и особенностей проекта. При одинаковой мощности система 24 В потребляет меньший ток, что может быть полезно для протяжённых линий.

Зачем нужны блоки питания 48 В?

Они применяются в совместимых LED-системах, где более высокое напряжение позволяет снизить ток при передаче одинаковой мощности. Использовать их можно только с оборудованием, рассчитанным на 48 В.

Можно ли взять блок питания большей мощности?

Да, если выходное напряжение и остальные характеристики соответствуют ленте. Источник с большим запасом мощности не заставляет исправную ленту потреблять всю указанную мощность блока.

Какой блок питания нужен для пяти метров ленты 14,4 Вт/м?

Номинальная мощность пяти метров составляет 72 Вт. С запасом 20–30% расчётная мощность источника составит 86,4–93,6 Вт. Можно рассмотреть блок на 100 Вт с выходным напряжением, соответствующим ленте.

Какой блок питания выбрать: 12 В, 24 В или 48 В

Правильный выбор начинается с характеристик светодиодной ленты. Для ленты 12 В необходим совместимый источник 12 В, для ленты 24 В — 24 В, а для специализированной системы 48 В — оборудование с соответствующим выходным напряжением.

После этого рассчитывают общую мощность, проверяют допустимый ток, совместимость контроллеров и условия установки. Для протяжённых линий дополнительно учитывают падение напряжения и схему подачи питания.
