Как рассчитать мощность блока питания для светодиодной ленты
Как рассчитать мощность блока питания для светодиодной ленты, чтобы подсветка работала стабильно, а источник питания не был перегружен? Для этого необходимо определить суммарную мощность всех подключаемых участков, учесть рекомендуемый запас и выбрать модель с подходящим выходным напряжением.
Рассмотрим пошаговый расчёт на примерах для 5 и 10 метров LED-ленты, разберём особенности подключения нескольких участков и объясним, почему мощность блока питания нельзя выбирать только по длине подсветки.
Почему важно правильно подобрать мощность блока питания
Блок питания преобразует сетевое напряжение в постоянное напряжение, необходимое для работы совместимой светодиодной ленты. Его допустимая выходная мощность должна соответствовать суммарной нагрузке подключённого оборудования.
Если источник питания недостаточно мощный, он может перегреваться, уходить в защиту, отключаться или работать нестабильно. Конкретное поведение зависит от конструкции блока и предусмотренных защит.
Слишком большой запас мощности обычно не приводит к повреждению исправной ленты, если напряжение выбрано правильно. Однако избыточно мощный блок может оказаться дороже, крупнее и менее подходящим по характеристикам для конкретного проекта.
Главная задача расчёта — подобрать источник, который обеспечивает необходимую мощность в предусмотренных условиях эксплуатации.
Какие данные нужны для расчёта блока питания
Перед расчётом проверьте характеристики светодиодной ленты и условия будущей установки.
Понадобятся следующие параметры:
- Мощность одного метра (Вт/м). Указывается в характеристиках конкретной модели.
- Общая длина (м). Суммарная длина всех участков, подключаемых к одному блоку.
- Рабочее напряжение (В). Обычно 12 или 24 В; для отдельных систем может применяться 48 В.
- Режим работы. Постоянное включение на полной мощности или управление яркостью.
- Условия установки. Температура, вентиляция, влажность и расположение источника питания.
Для RGB, RGBW и других управляемых лент при выборе блока учитывайте максимально возможную нагрузку, предусмотренную производителем, а не только обычный режим подсветки.
Если сначала необходимо определить потребление самой подсветки, воспользуйтесь отдельной инструкцией «Как рассчитать мощность светодиодной ленты» с формулами и примерами для разной длины.

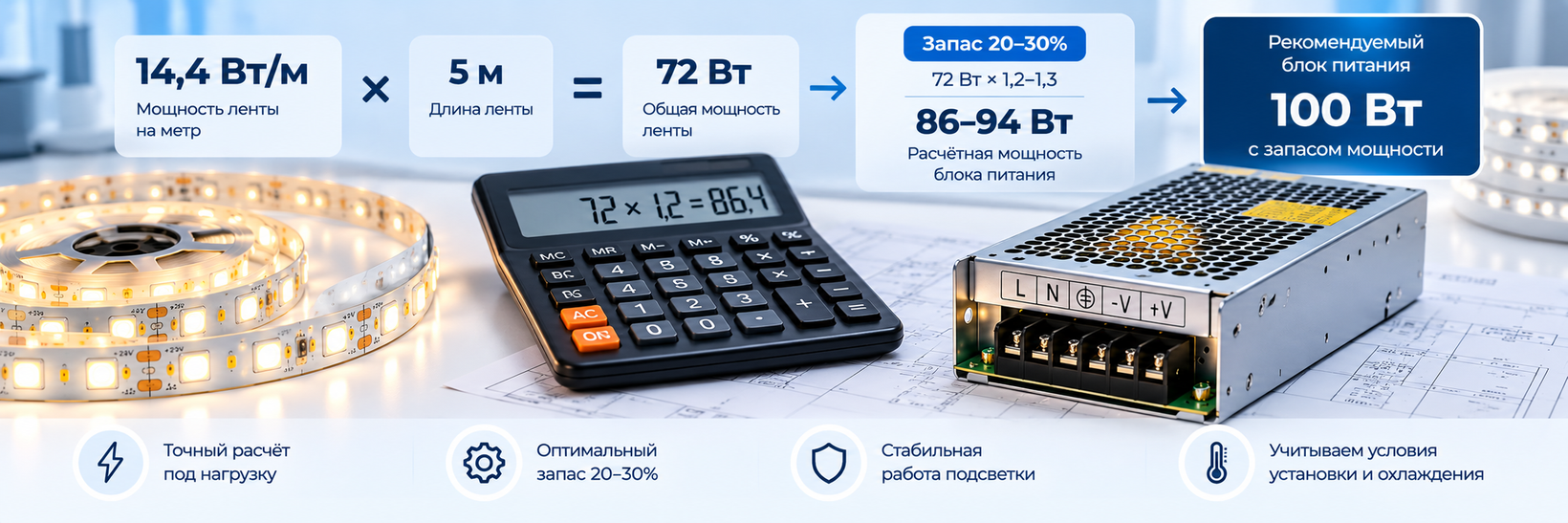

Формула расчёта мощности блока питания
Расчёт выполняется в два этапа: сначала определяют номинальную мощность LED-ленты, затем учитывают запас источника питания.
Мощность ленты (Вт) = мощность на метр (Вт/м) × длина (м)
Расчётная мощность блока питания (Вт) = мощность ленты (Вт) × коэффициент запаса
Например, для пяти метров ленты мощностью 9,6 Вт/м:
9,6 × 5 = 48 Вт
Если предусмотреть запас 20%:
48 × 1,2 = 57,6 Вт
В этом случае можно рассмотреть блок питания на 60 Вт подходящего напряжения, если его допустимая длительная нагрузка и условия эксплуатации позволяют использовать такую мощность.
Какой запас мощности нужен: 20% или 30%
Для многих распространённых источников питания практическим ориентиром служит запас около 20–30%. Он помогает не выбирать оборудование вплотную к расчётной номинальной нагрузке.
При этом универсального обязательного значения нет. Необходимый запас зависит от рекомендаций производителя, допустимой длительной нагрузки, температурного режима и условий охлаждения.
Для расчёта используют коэффициенты:
- 20% запаса: мощность ленты × 1,2.
- 30% запаса: мощность ленты × 1,3.
Если изготовитель указывает ограничения по нагрузке или температуре, необходимо ориентироваться на них. При необходимости выбирают источник большей мощности.

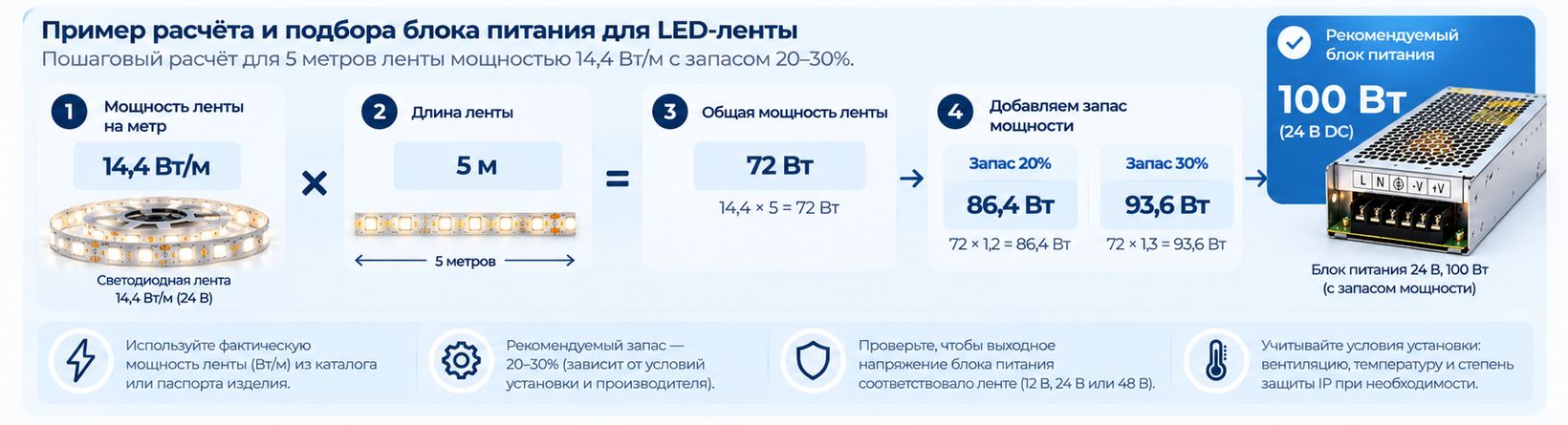

Примеры расчёта блока питания для 5 и 10 метров ленты
Рассмотрим несколько распространённых вариантов подсветки с разной мощностью на метр.
| Мощность ленты | Длина | Нагрузка | С запасом 20% | С запасом 30% |
|---|---|---|---|---|
| 4,8 Вт/м | 5 м | 24 Вт | 28,8 Вт | 31,2 Вт |
| 9,6 Вт/м | 5 м | 48 Вт | 57,6 Вт | 62,4 Вт |
| 14,4 Вт/м | 5 м | 72 Вт | 86,4 Вт | 93,6 Вт |
| 9,6 Вт/м | 10 м | 96 Вт | 115,2 Вт | 124,8 Вт |
| 14,4 Вт/м | 10 м | 144 Вт | 172,8 Вт | 187,2 Вт |
| 19,2 Вт/м | 10 м | 192 Вт | 230,4 Вт | 249,6 Вт |
Значения в двух последних столбцах — минимальная расчётная мощность источника при выбранном коэффициенте запаса. Конкретную модель подбирают из доступных номиналов с учётом её технических характеристик.
Например, для нагрузки 48 Вт блок на 60 Вт обеспечивает запас 25%. Если же проектом предусмотрен запас не менее 30%, потребуется модель мощностью от 62,4 Вт.

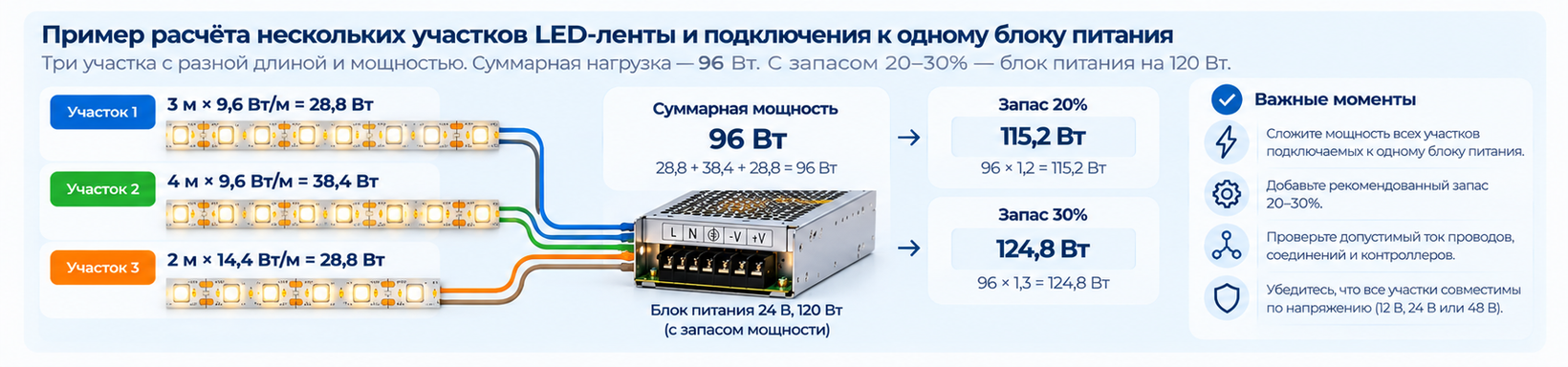

Как рассчитать блок питания для нескольких участков LED-ленты
Если к одному источнику подключают несколько участков, необходимо сложить мощность каждого из них.
Предположим, система состоит из трёх линий:
- Первая: 3 м × 9,6 Вт/м = 28,8 Вт.
- Вторая: 4 м × 9,6 Вт/м = 38,4 Вт.
- Третья: 2 м × 14,4 Вт/м = 28,8 Вт.
Суммарная нагрузка:
28,8 + 38,4 + 28,8 = 96 Вт
С запасом 20%:
96 × 1,2 = 115,2 Вт
С запасом 30%:
96 × 1,3 = 124,8 Вт
Таким образом, при выборе источника на 120 Вт запас составит 25%, а для запаса не менее 30% потребуется модель мощностью от 124,8 Вт.
Все участки, питаемые одним источником постоянного напряжения, должны быть совместимы с его выходным напряжением. При этом необходимо проверить допустимый ток проводов, соединений и устройств управления.
Как выбрать блок питания по напряжению и току
Правильно рассчитанная мощность не гарантирует совместимость, если выбран источник с неподходящим выходным напряжением.
Для стандартной LED-ленты постоянного напряжения:
- Лента 12 В требует совместимый блок питания 12 В DC.
- Лента 24 В требует совместимый блок питания 24 В DC.
- Лента 48 В требует совместимый блок питания 48 В DC.
Для проверки выходного тока используется формула:
Ток (А) = мощность (Вт) / напряжение (В)
Например, источник питания мощностью 120 Вт при выходном напряжении 24 В рассчитан на номинальный выходной ток 5 А, если именно такие характеристики указаны изготовителем.
При этом мощность и ток самого источника не означают, что лента обязательно будет потреблять их полностью. Фактическая нагрузка определяется характеристиками подключённого оборудования.
Подробнее о совместимости напряжений читайте в статье «Как выбрать блок питания для светодиодной ленты: 12 В, 24 В или 48 В».
Один мощный блок питания или несколько отдельных
Для сложных систем подсветки иногда удобнее использовать несколько источников питания вместо одного общего.
Один блок может быть практичным решением, когда участки расположены близко, имеют одинаковое рабочее напряжение, а схема подключения позволяет обеспечить допустимые токи и падение напряжения.
Несколько блоков могут быть предпочтительнее, если линии расположены далеко друг от друга, нагрузка распределена по разным зонам или условия монтажа затрудняют прокладку длинных питающих проводов.
Однако разделение системы на несколько источников требует правильной организации питания и управления. Не следует соединять выходы обычных блоков питания параллельно без прямого разрешения производителя.
Для протяжённых LED-линий также важно предусмотреть дополнительные точки подачи питания в соответствии с характеристиками ленты.
Перед окончательным выбором источника питания проверьте мощность и рабочее напряжение выбранной модели в каталоге светодиодных лент PROMSTAR.
Что ещё проверить перед покупкой блока питания
Помимо расчётной мощности, обратите внимание на условия эксплуатации и технические характеристики источника.
Степень защиты IP. Для влажных или пыльных зон выбирайте исполнение, которое соответствует условиям размещения.
Охлаждение. Некоторые модели требуют свободной циркуляции воздуха и соблюдения монтажных расстояний.
Рабочая температура. При повышенной температуре окружающей среды допустимая выходная мощность отдельных блоков может снижаться.
Защитные функции. Полезно проверить наличие предусмотренных производителем защит от короткого замыкания, перегрузки и перегрева.
Габариты и монтаж. Источник должен подходить для выбранного места установки и соответствовать требованиям по обслуживанию.
Совместимость с управлением. При использовании контроллеров, диммеров и RGB-систем необходимо проверить допустимые токи, напряжение и особенности подключения.
Типичные ошибки при расчёте мощности блока питания
Ошибки при подборе источника питания часто возникают из-за неполных исходных данных или неправильного понимания характеристик.
- Расчёт только по длине. Не учитывается мощность конкретной ленты в Вт/м.
- Отсутствие запаса. Источник выбирают точно по номинальной нагрузке без проверки допустимого режима работы.
- Неправильное напряжение. Мощный блок 24 В ошибочно считают подходящим для ленты 12 В.
- Неучтённые участки. При расчёте забывают добавить одну из подключаемых линий.
- Игнорирование контроллеров. Не проверяют допустимую нагрузку устройств управления.
- Неподходящие условия установки. Блок питания размещают в закрытой нише без необходимого охлаждения.
- Неправильная схема питания. Не учитывают ток и падение напряжения на длинных проводах.
Перед монтажом полезно ещё раз сверить расчёт с паспортными данными выбранного источника питания.
Частые вопросы
Как рассчитать мощность блока питания для 5 метров светодиодной ленты?
Умножьте мощность одного метра на пять, затем добавьте необходимый запас. Например, лента 9,6 Вт/м длиной 5 м потребляет номинально 48 Вт. При запасе 20% расчётная мощность блока составляет 57,6 Вт.
Какой блок питания нужен для 10 метров LED-ленты?
Это зависит от мощности ленты. Например, 10 м ленты 14,4 Вт/м потребляют 144 Вт. С запасом 20–30% потребуется источник расчётной мощностью 172,8–187,2 Вт подходящего напряжения. Схему питания длинной линии необходимо проверять отдельно.
Можно ли взять блок питания с большим запасом мощности?
Да, если его выходное напряжение и остальные характеристики соответствуют нагрузке. Однако чрезмерный запас не всегда экономически оправдан, поэтому лучше ориентироваться на условия эксплуатации и рекомендации изготовителя.
Достаточно ли запаса 20% для светодиодной ленты?
Во многих типовых случаях 20% используют как практический ориентир. Но окончательный выбор зависит от допустимой длительной нагрузки, температуры, вентиляции и требований производителя.
Можно ли подключить несколько лент к одному блоку питания?
Да, если все участки совместимы по напряжению, суммарная нагрузка укладывается в допустимые характеристики источника, а провода, соединения и устройства управления рассчитаны на соответствующий ток.
Как правильно подобрать мощность блока питания
Чтобы выбрать блок питания для светодиодной ленты, определите мощность каждого подключаемого участка, сложите значения и предусмотрите необходимый запас. Затем выберите источник с соответствующим выходным напряжением и допустимой длительной нагрузкой.
Для сложных систем дополнительно проверьте ток, схему подключения, характеристики контроллеров, условия охлаждения и степень защиты оборудования.
